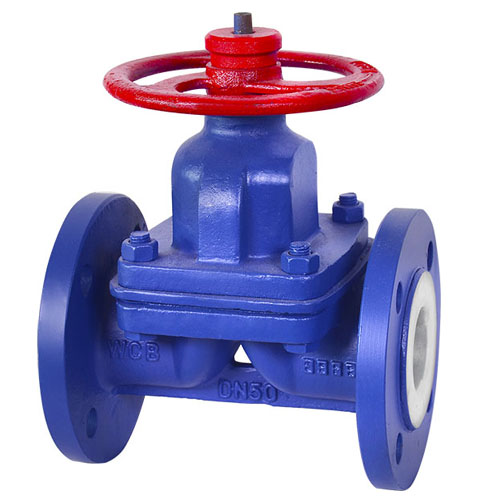

一、G41F46襯氟隔膜閥產品概述：
膈膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。
二、G41F46襯氟隔膜閥結構特點：
１、閥體材質應以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成，膈膜片是由經特殊配方具有高韌性的三元乙丙橡膠（EPDM）膜片與聚全氟乙丙烯（FEP）通過注塑加工而成的膜片的組合，中心閥桿組應采用不銹鋼與鋼。
２、閥體與管路連接規格需符合DIN、GB、ASTM、JIS等標準，使整體管路系統達成統一標準要求。
３、閥門的設計與檢測嚴格符合Q/BT01-1999
襯氟隔膜閥的主要特點就是用隔膜把閥體和閥蓋隔開，讓其中的零件不受到流體介質的腐蝕，也不讓介質發生外漏。因此需要采用橡膠之類的軟質密封制作隔膜，這樣才能保證密封性能，但是由于隔膜比較容易損壞，因此要根據介質的特性定期進行更換。隔膜閥一般適用于低壓環境和溫度相對不是很高的環境，一般不能用于高于60度和輸送有機溶劑以及強氧化介質管路當中，也不適合在比較高壓的管路當中使用。
設計原理
襯氟隔膜閥是把壓縮空氣當做動力來帶動螺桿，讓閥芯進行運動，拉動膜片在運動中關閉和打開，此閥門的結構緊湊且簡單，體積比較小，外形設計美觀，運動比較平穩，使用壽命很長，密封可靠，維修和更換也很方便，因此在任何的有機溶劑或者試劑管路中都得到了廣泛應用。
產品優點
襯氟隔膜閥的優點是能夠保證工作介質的純凈，還能夠防止管理中介質沖擊到機構內部工作部件的可能，閥桿也不需要采用單獨密封。在隔膜閥中工作介質接觸到的是隔膜和閥體，因此可以采用很多中不同的材料來制作，該閥門也能夠控制多種介質工作，并且非常適合帶有化學腐蝕性的介質。但是由于隔膜和閥體的材料限制，閥門的工作溫度大概在零下五十度到零上一百七十五度之間。
產品結構
并且由于隔膜閥的結構由閥體、隔膜、閥蓋三個不見構成，因此拆卸和維修都非常方便，更換隔膜也可以在短時間內完成。襯氟隔膜閥不僅僅適用于醫藥和工業等襯衫系統，也能夠輸送一些危險的介質，而更材料的出現，以及閥體襯里廣泛的取材，讓隔膜閥在現代工業中的很多領域都能夠得到大范圍的應用。
隔膜閥的性能非常優良，使用范圍極為廣闊，并且能夠用于一些危險介質的管路，因此密封性能就是非常重要的，一旦發生事故后果是不堪設想的。因此，在挑選襯氟隔膜閥生產廠家的時候，質量就是非常關鍵的因素，那么就一定要選擇溫州豐泉閥門有限公司生產的隔膜閥，不僅能夠保障產品的質量，對于售后也能夠做到貼心的服務，讓客戶無憂使用。
三、G41F46襯氟隔膜閥性能規范：
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
|
1
|
螺柱
|
不銹鋼、銅
|
10
|
滾動軸承
|
單向推力軸承
|
|
2
|
指示燈
|
鋼
|
11
|
螺母
|
不銹鋼、銅
|
|
3
|
限位置
|
聚碳酸脂
|
12
|
螺栓
|
不銹鋼、銅
|
|
4
|
手輪
|
ABS ABS
|
13
|
閥體
|
RPP ABS PVDF RPP ASB PVDF
|
|
5
|
壓緊螺母
|
不銹鋼、RPP
|
14
|
墊膜
|
橡膠
|
|
6
|
襯環
|
PP
|
15
|
隔膜片
|
F46 PVDF F46 PVDF
|
|
7
|
螺母
|
鑄鐵、鋼、銅
|
16
|
鑄
|
鋼、不銹鋼
|
|
8
|
閥桿
|
不銹銅、鋼
|
17
|
閥瓣
|
鑄鐵、不銹鋼
|
|
9
|
閥蓋
|
RPP ABS PVDF
|
-
|
-
|
-
|
四、G41F46襯氟隔膜閥外形連接尺寸及重量：
|
公稱通徑
DN（mm） |
尺寸
|
工作壓力（Mpa）
|
工作溫度（℃）
|
質量（㎏）
|
|||||||||
|
D1
|
D
|
L
|
b
|
H
|
n
|
φ
|
ASB
|
PVDF
|
ASB
|
PVDF
|
ASB
|
PVDF
|
|
|
15
|
95
|
65
|
125
|
14
|
125
|
4
|
14
|
0.6
|
0.5
|
90
|
120
|
0.8
|
1.2
|
|
20
|
105
|
75
|
135
|
20
|
130
|
4
|
14
|
0.6
|
0.5
|
90
|
120
|
0.9
|
1.6
|
|
25
|
115
|
85
|
145
|
20
|
145
|
4
|
14
|
0.6
|
0.5
|
90
|
120
|
1.0
|
1.8
|
|
32
|
135
|
100
|
200
|
20
|
170
|
4
|
18
|
0.6
|
0.5
|
90
|
120
|
0.3
|
2.4
|
|
40
|
145
|
110
|
180
|
20
|
190
|
4
|
18
|
0.6
|
0.5
|
90
|
120
|
1.8
|
3
|
|
50
|
200
|
125
|
210
|
18
|
215
|
4
|
18
|
0.6
|
0.4
|
90
|
120
|
2.6
|
3.9
|
|
65
|
180
|
145
|
250
|
22
|
280
|
4
|
18
|
0.6
|
0.4
|
90
|
120
|
5.1
|
7.8
|
|
80
|
195
|
200
|
300
|
25
|
300
|
4
|
18
|
0.6
|
0.3
|
90
|
120
|
6.2
|
8.9
|
|
100
|
215
|
180
|
350
|
25
|
340
|
8
|
18
|
0.6
|
0.3
|
90
|
120
|
9.9
|
15
|
|
125
|
245
|
210
|
400
|
30
|
420
|
8
|
18
|
0.4
|
0.2
|
90
|
120
|
13.8
|
21
|
|
150
|
280
|
240
|
460
|
30
|
480
|
8
|
23
|
0.4
|
0.2
|
90
|
120
|
25.5
|
37
|
|
200
|
335
|
295
|
570
|
35
|
625
|
8
|
23
|
0.4
|
0.2
|
90
|
120
|
37.2
|
56
|
