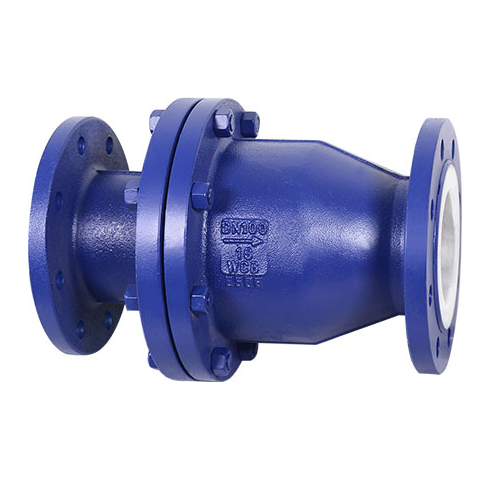

一、H44F46襯氟止回閥概述：
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。止回閥(Check Valve)：按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
止回閥(Check Valve)的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
三、H44F46襯氟止回閥主要性能規范
|
工作溫度 |
適用介質 |
|
≤85℃ |
J：一般腐蝕性介質 |
|
≤120℃ |
FS：強腐蝕性介質 |
四、H44F46襯氟止回閥主要零部件的材料
|
名稱 |
材料 |
|
上閥體 |
灰鑄鐵襯橡膠、氟塑料 |
|
下閥體 |
灰鑄鐵襯橡膠、氟塑料 |
|
閥瓣 |
碳鋼襯橡膠、氟塑料 |
五、H44F46襯氟止回閥主要外形尺寸和連接尺寸
|
公稱通徑 |
公稱壓力/MPa |
工作壓力/MPa |
L |
D |
D1 |
Z-фd |
B |
重量 ? |
||
|
DN/mm |
NPS/inch |
|||||||||
|
15 |
1/2 |
1.0 |
1.0 |
150 |
95 |
70 |
65 |
4-14 |
95 |
3 |
|
20 |
3/4 |
150 |
100 |
75 |
75 |
4-14 |
100 |
4.5 |
||
|
25 |
1 |
160 |
125 |
90 |
85 |
4-18 |
125 |
5 |
||
|
40 |
1 1/2 |
190 |
140 |
105 |
110 |
4-18 |
145 |
7.5 |
||
|
50 |
2 |
220 |
155 |
120 |
125 |
4-18 |
165 |
10.5 |
||
|
65 |
2 1/2 |
270 |
175 |
140 |
145 |
4-18 |
205 |
16.5 |
||
|
80 |
3 |
300 |
185 |
150 |
160 |
8-18 |
240 |
21.5 |
||
|
100 |
4 |
350 |
210 |
175 |
180 |
8-18 |
270 |
38 |
||
|
125 |
5 |
0.6 |
0.6 |
400 |
250 |
210 |
210 |
8-23 |
285 |
55 |
|
150 |
6 |
480 |
280 |
240 |
240 |
8-23 |
380 |
78.5 |
||
|
200 |
8 |
495 |
330 |
290 |
295 |
12-23 |
440 |
104 |
||
