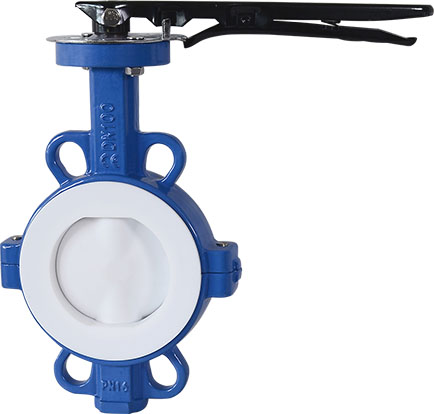

一、D71F46對夾式襯氟蝶閥概述：
防腐蝕襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
二、D71F46對夾式襯氟蝶閥基本型號：
|
手 |
DA71F/P 半襯 |
蝸 |
DA371F/P 半襯 |
|
DA71F3 全襯里 |
DA371F3 全襯里 |
||
|
DA71F4 全襯里 |
DA371F4 全襯里 |
||
|
DA71F46 全襯里 |
DA371F46 全襯里 |
||
|
氣 |
DA671F/P 半襯 |
電 |
DA971F/P 半襯 |
|
DA671F3 全襯里 |
DA971F3 全襯里 |
||
|
DA671F4 全襯里 |
DA971F4 全襯里 |
||
|
DA671F46 全襯里 |
DA971F46 全襯里 |
三、D71F46對夾式襯氟蝶閥技術規范：
|
設計標準 |
GB12238 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
蝸輪、手動、電動、氣動 |
四、D71F46對夾式襯氟蝶閥主要零部件材料表：
|
零件名稱 |
材料 |
|
上下閥體 |
鑄鐵、鑄鋼、不銹鋼、襯F46、F3 |
|
閥座 |
鑄鋼 |
|
帶桿蝶板 |
鑄鋼、不銹鋼、襯F46、F3 |
|
填料 |
F4 |
|
襯墊 |
硅橡膠 |
|
蝸輪手柄 |
球墨鑄鐵 |
五、D71F46對夾式襯氟蝶閥尺寸及重量：
|
公稱通徑 |
PN1.0(MPa)主要外形尺寸和連接尺寸 |
PN1.6(MPa) |
重量 |
|||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
Z-φd |
H2 |
H1 |
D |
D1 |
Z-φd |
kg |
|
40 |
33 |
145 |
110 |
85 |
3 |
4-φ18 |
270 |
80 |
145 |
110 |
4-φ18 |
4 |
|
50 |
43 |
160 |
125 |
100 |
3 |
4-φ18 |
280 |
85 |
160 |
125 |
4-φ18 |
5 |
|
65 |
46 |
180 |
145 |
120 |
3 |
4-φ18 |
290 |
93 |
180 |
145 |
4-φ18 |
7 |
|
80 |
46 |
195 |
160 |
140 |
3 |
4-φ18 |
310 |
100 |
195 |
160 |
8-φ18 |
9 |
|
100 |
52 |
215 |
180 |
155 |
3 |
8-φ18 |
340 |
110 |
215 |
180 |
8-φ18 |
13 |
|
125 |
56 |
245 |
210 |
185 |
3 |
8-φ18 |
355 |
120 |
245 |
210 |
8-φ18 |
15 |
|
150 |
56 |
280 |
240 |
210 |
3.5 |
8-φ23 |
380 |
160 |
280 |
240 |
8-φ23 |
24 |
|
200 |
60 |
335 |
295 |
265 |
3.5 |
8-φ23 |
430 |
245 |
335 |
295 |
12-φ23 |
38 |
|
250 |
68 |
390 |
350 |
320 |
4 |
12-φ23 |
450 |
260 |
405 |
355 |
12-φ26 |
60 |
|
300 |
78 |
440 |
400 |
370 |
4 |
12-φ23 |
480 |
300 |
460 |
410 |
12-φ26 |
70 |
|
350 |
78 |
500 |
460 |
420 |
4 |
16-φ23 |
600 |
320 |
520 |
470 |
16-φ26 |
80 |
|
400 |
102 |
565 |
515 |
475 |
4.5 |
16-φ25 |
630 |
330 |
580 |
525 |
16-φ30 |
120 |
|
450 |
114 |
615 |
565 |
525 |
4.5 |
20-φ25 |
655 |
380 |
640 |
585 |
20-φ30 |
165 |
|
500 |
127 |
670 |
620 |
580 |
5 |
20-φ25 |
680 |
390 |
715 |
650 |
20-φ33 |
205 |
|
600 |
154 |
780 |
725 |
690 |
5 |
20-φ30 |
730 |
450 |
840 |
770 |
20-φ36 |
250 |
|
700 |
165 |
895 |
840 |
800 |
5 |
24-φ30 |
790 |
480 |
910 |
840 |
24-φ36 |
320 |
|
800 |
190 |
1010 |
950 |
905 |
5 |
24-φ34 |
880 |
580 |
1020 |
950 |
24-φ39 |
395 |
|
900 |
203 |
1110 |
1050 |
1005 |
5 |
28-φ34 |
930 |
625 |
1120 |
1050 |
28-φ39 |
450 |
|
1000 |
216 |
1220 |
1160 |
1115 |
6 |
28-φ34 |
1000 |
660 |
1255 |
1170 |
28-φ42 |
600 |
|
1200 |
254 |
1450 |
1380 |
1325 |
6 |
32-φ41 |
1300 |
780 |
1485 |
1390 |
32-φ48 |
825 |
訂貨須知：
一、①D71F46對夾式襯氟蝶閥品名稱與型號②D71F46對夾式襯氟蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D71F46對夾式襯氟蝶閥型號，請按D71F46對夾式襯氟蝶閥型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
