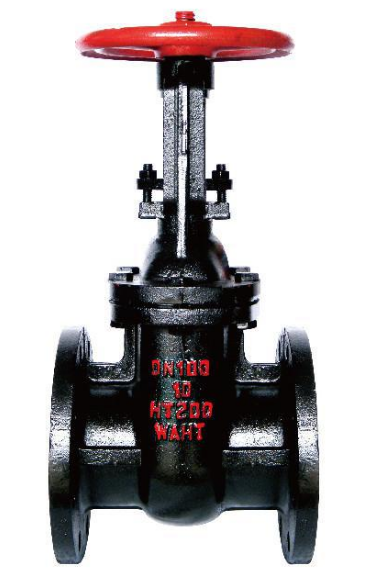

一、Z41T-10鑄鐵閘閥概述：
1、Z41T-10鑄鐵閘閥原理
關閉件(閘板)沿通路中心線的垂直方向移動做全開和全關切斷用。
2、Z41T-10鑄鐵閘閥選用
閘閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，一般不作為調節或節流使用。
3、Z41T-10鑄鐵閘閥分類
閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。
4、Z41T-10鑄鐵閘閥特點
流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
5、Z41T-10鑄鐵閘閥施工、安裝要點
1)、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2)、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3)、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4)、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5)、帶傳動機構的Z41T-10鑄鐵閘閥，按產品使用說明書的規定安裝。
6、Z41T-10鑄鐵閘閥執行標準
1)、Z41T-10鑄鐵閘閥產品標準
《通用閥門 法蘭連接鐵制閘閥》GB/T 12232-2005
《鋼制閥門 一般要求》GB/T 12224-2005
《管線用鋼制平板閘閥》JB/T 5298-91
《閥門的檢驗與試驗》JB/T 9092-1999
《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
2)、Z41T-10鑄鐵閘閥工程標準
《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002
《通風與空調工程施工質量驗收規范》GB50243-2002
二、主要技術參數：
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作 |
使用 |
||
|
強度 |
密封（液） |
低壓密封（氣） |
||||
|
Z41H(T)-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤200℃ |
水、蒸汽 |
|
Z41H(T)-10C |
||||||
三、明桿閘閥主要零件材料
|
型號 |
閥體 |
閥蓋 |
閘板 |
閥桿螺母 |
閥桿 |
填料 |
|
Z41H(T)-10 |
灰鑄鐵 |
灰鑄鐵 |
銅 |
不銹鋼 |
油浸石棉盤根 |
|
|
Z41H(T)-10C |
鑄鋼 |
|||||

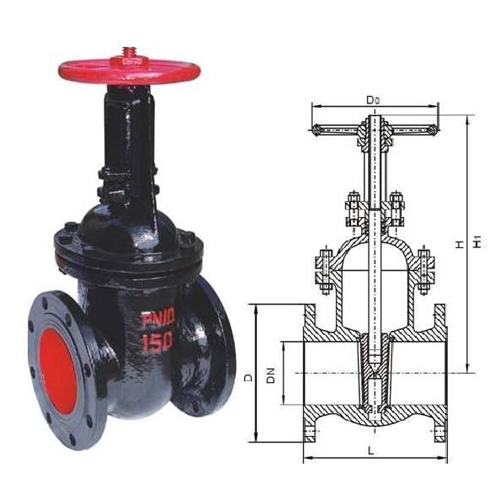

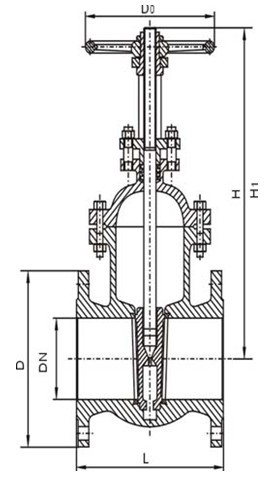

四、明桿閘閥主要外形尺寸(法蘭尺寸按 JB78 PN1.0MPa規定）
|
口徑 |
Z41H(T)-10(10C) |
||||
|
L |
D |
H |
H1 |
D0 |
|
|
40 |
165 |
145 |
250 |
295 |
160 |
|
50 |
180 |
160 |
270 |
325 |
180 |
|
65 |
195 |
180 |
300 |
380 |
180 |
|
80 |
210 |
195 |
330 |
420 |
200 |
|
100 |
230 |
215 |
410 |
520 |
200 |
|
125 |
255 |
245 |
470 |
610 |
240 |
|
150 |
280 |
280 |
550 |
710 |
240 |
|
200 |
330 |
335 |
700 |
915 |
320 |
|
250 |
380 |
390 |
830 |
1095 |
320 |
|
300 |
420 |
445 |
960 |
1275 |
400 |
|
350 |
450 |
500 |
1130 |
1500 |
400 |
|
400 |
480 |
565 |
1345 |
1760 |
500 |
|
450 |
510 |
615 |
1450 |
1920 |
500 |
|
500 |
540 |
670 |
1650 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
- |
|
700 |
660 |
895 |
|
|
|
|
800 |
720 |
1010 |
|
|
|
|
900 |
780 |
1110 |
|
|
|
|
1000 |
840 |
1220 |
|
|
|
|
1200 |
960 |
1450 |
- |
- |
- |
