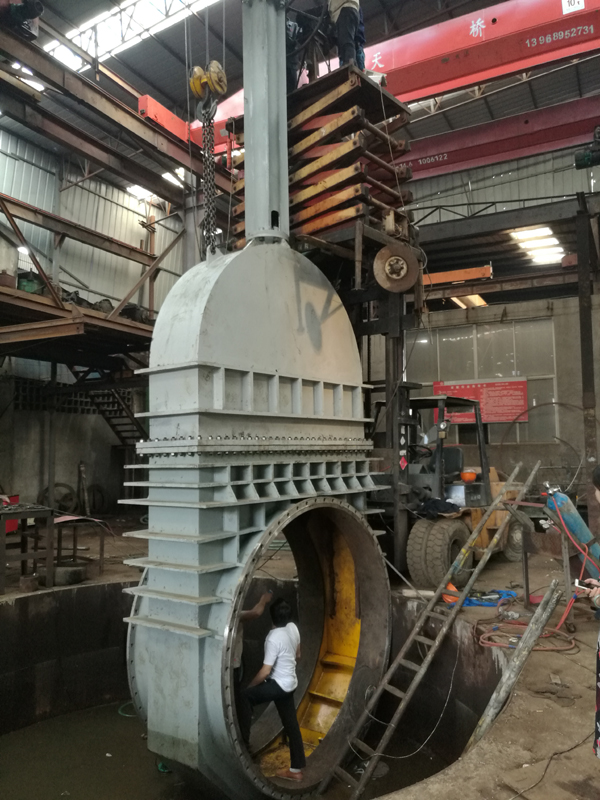

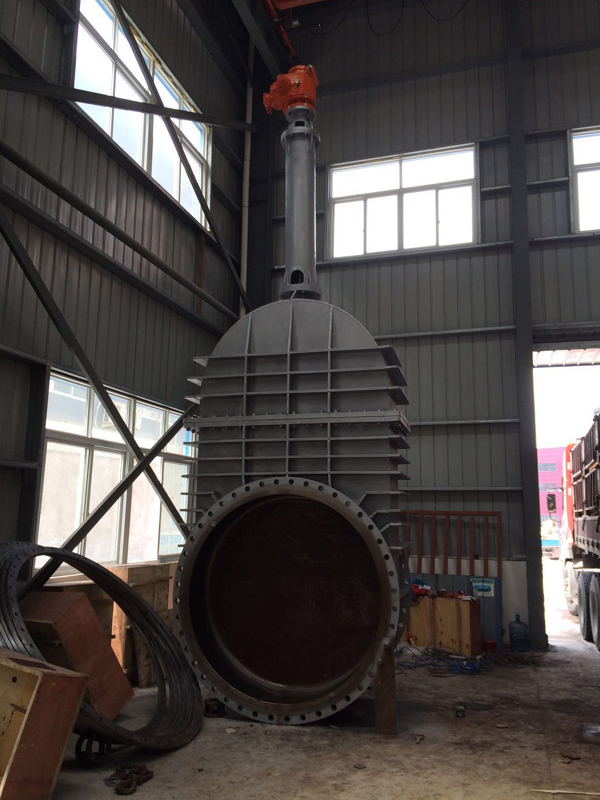

一、大口徑煤閘閥概述：
煤氣閘閥是特種設備。 煤氣閘閥安裝于各處污煤氣、潔凈煤氣管路中作閉路設備，主要用于冶金、制焦、煤氣、化工等企業煤氣管線的啟閉控制。 煤氣閘閥閘板為楔式雙閘板閘閥對密封面楔角的加工精度要求較低，容易密封，溫度變化不易造成卡住， 本閥門安裝于各處污煤氣、潔凈煤氣管路中作閉路設備，由鋼板焊接而成，對比普通的鑄鐵閘閥更耐用性價比更高，主要用于冶金、制焦、煤氣、化工等企業煤氣管線的啟閉控制?？趶娇梢詮?/span>DN1000－DN3200
1.材質優良，規格齊全。
2.密封副終加工采用研磨工藝，密封性能可靠。
3.閥體底部設有掃除孔，便于排除污垢。
一、性能規范
|
|
公稱壓力（MPa） |
試驗壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
|
強度（水） |
密封（水） |
||||
|
Z42W-1 |
0.1 |
1.5 |
1.1 |
≤200 |
蒸汽、水、煤氣 |
|
|
|
|
|||
二、主零件材料
|
|
材 料 |
|
Z41H-10 |
|
|
閥體、閥蓋、閥輪 |
碳鋼、不銹鋼 |
|
閥板 |
碳鋼、不銹鋼 |
|
閥桿 |
碳鋼、不銹鋼 |
|
丁楔 |
鑄鋼、不銹鋼 |
|
閥桿螺母 |
碳鋼/球墨、銅 |

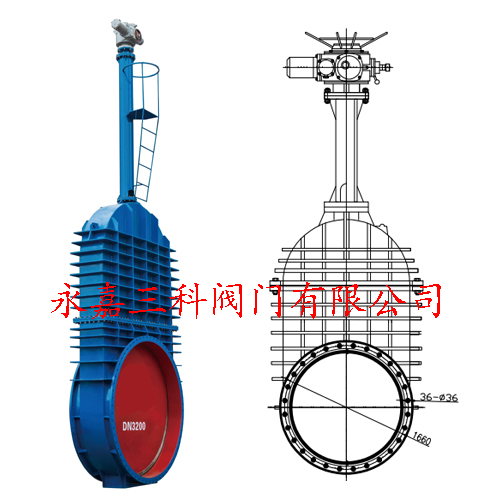

三、外形尺寸和連接尺寸
|
型號 |
DN |
公稱通徑 DN（mm） |
尺 寸 |
|||||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φb |
H |
H1 |
L1 |
L2 |
|||
|
Z42W-1C |
1000 |
840 |
1220 |
1160 |
1115 |
50-5 |
38-34 |
3488 |
4518 |
556 |
875 |
500 |
|
1200 |
960 |
1450 |
1380 |
1325 |
56-5 |
32-41 |
3907 |
4935 |
556 |
905 |
500 |
|
|
1400 |
1080 |
1675 |
1590 |
1525 |
62-5 |
36-48 |
4187 |
5615 |
606 |
1058 |
500 |
|
|
1600 |
1000 |
1915 |
1820 |
1750 |
68-5 |
40-54 |
4772 |
6400 |
606 |
1058 |
500 |
|
|
1800 |
1160 |
2115 |
2020 |
1950 |
70-5 |
44-48 |
5180 |
7370 |
606 |
1058 |
500 |
|
|
2000 |
1200 |
2325 |
2230 |
2150 |
72-5 |
48-48 |
6108 |
8160 |
606 |
1058 |
500 |
|
