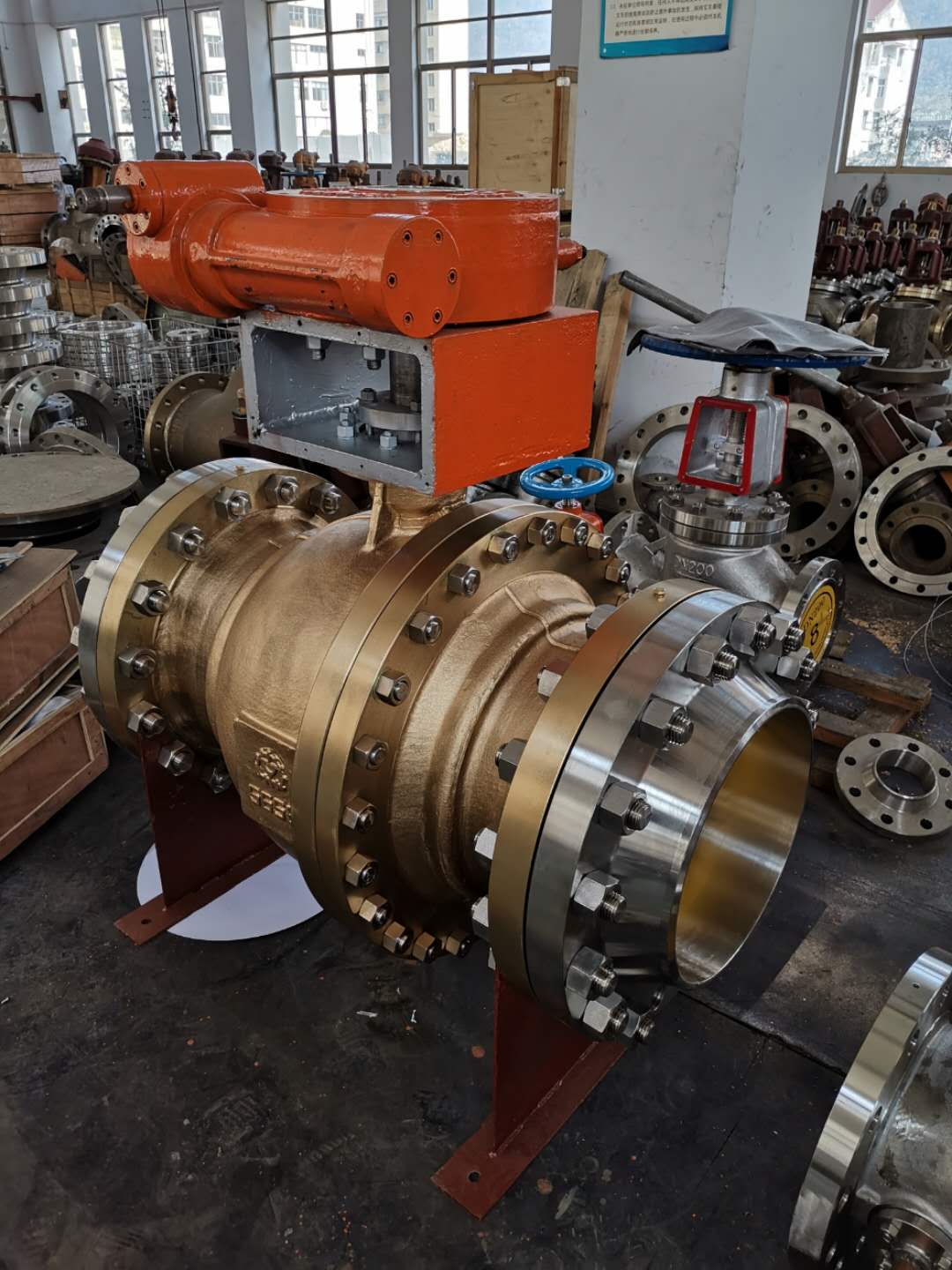

一、Q41F-16T 黃銅法蘭球閥結構特點
法蘭連接鋼制球閥的結構設計吸收了國內外先進技術，閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。DN15～200mm可采用浮動球結構，DN150～500mm可采用固定球結構。
法蘭連接球閥適用于Class150～1500、PN1.6～16.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
二、Q41F-16T 黃銅法蘭球閥產品特征
公稱壓力：1.6-4.0MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣體某些腐蝕性液體
三、Q41F銅球閥的性能范圍
|
公稱通徑（DN） |
15－300 |
|||
|
公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
|
|
試驗壓力 |
強度 |
2.4 |
3.75 |
6.0 |
|
密封 |
1.76 |
2.75 |
4.4 |
|
|
適用溫度 |
≤150℃ |
|||
|
適用介質 |
氧氣 |
|||
|
閥 體 |
硅黃銅 |
|||
|
閥 桿 |
不銹鋼 |
|||
|
閥 芯 |
銅、不銹鋼 |
|||
|
填 料 |
聚四氟乙烯 |
|||
四、Q41F銅球閥主要外型尺寸
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
凸面法蘭 Q41F-16T |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
|
|
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
|
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
|
|
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
140 |
|
凸面法蘭RF Q41F-16T |
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
180 |
|
|
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
300 |
|
|
50 |
200 |
160 |
125 |
100 |
20 |
8-18 |
172 |
350 |
|
|
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
|
|
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 |
|
|
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 |
|
|
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
|
|
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
|
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
訂貨須知：
尊敬的用戶您好：如果在您確定要使用Q41F銅球閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1，產品名稱與型號，2，閥門的口徑，3，閥門使用的管道壓力，4，閥門的主體材質，5工況的使用溫度，是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q41F銅球閥型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三科閥門專家免費為您審核把關。
