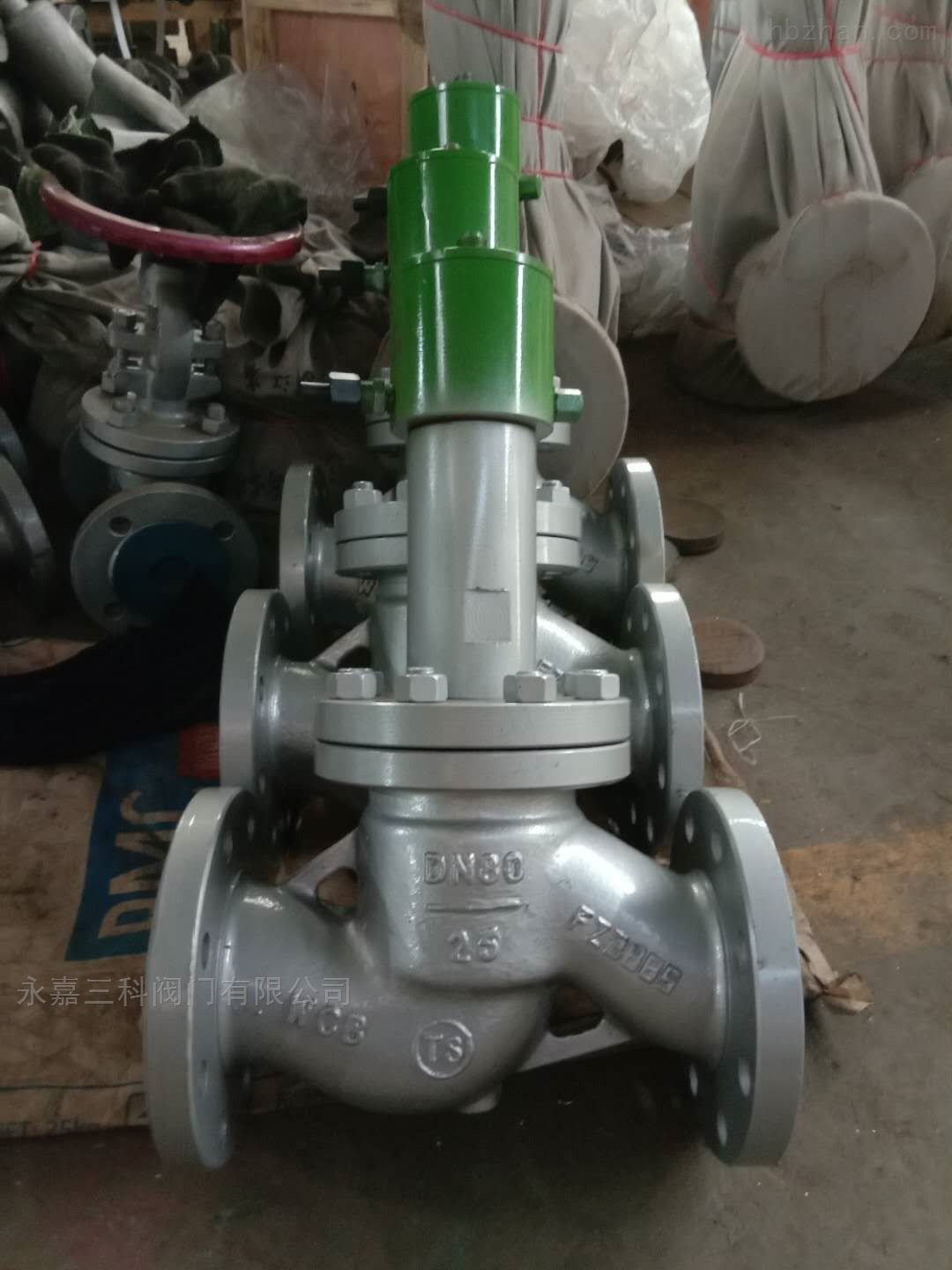

一、QDY421F液動緊急切斷閥簡介:
QDY421F 不銹鋼液動緊急切斷閥是一種安全保護閥，安裝在液化石油氣儲罐站，液相與氣相管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。
類型：液動/常閉式 鑄剛/不銹鋼
液動緊急切斷閥簡稱緊急切斷閥(Emergeny Cut-off Valves)也叫事故隔離閥,在設備故障、腐蝕破壞、密封失效,出現大量危險物料泄漏,釀成(或可能釀成)火災、或中毒事故時,用以切斷上游危險物料來源,避免事故范圍擴大,控制事故影響,減少事故損失。
液動緊急切斷閥內結構裝有低熔點（易熔合金）的塞子，在出現事故時因溫度升增高易熔化泄壓來迅速關閉貯罐的出入口來保證液化石油貯系統的安全。
液動緊急切斷閥和手搖油泵配套使用，通過手搖油泵手柄做往復動作，使壓力增高來打開緊急切斷閥，介質即可通過，如遇火災或其他緊急情況時，將手搖油泵的卸壓閥打開，油壓系統迅速泄壓，使緊急切斷閥立即關閉。
多只緊急切斷閥利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止油泵損壞本閥不能正常工作，每只緊急切斷閥分別用一只（J23H-40P）針型閥控制.
壓力等級： 20K 4.0MPa
油缸工作壓力： ≤6.0.Mpa
使用溫度： -40~+80℃
油缸使用介質： 混合錠子油 ，變壓器油
使用介質： 天然氣，液化氣，液氨 ,氣體
熔閉時間 ±70℃
關閉時間： ≤10秒
油缸開啟壓力： ≥2.0MPa
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
閥體：鑄剛，不銹鋼。304,316,316L
彈簧： 50CrVA（彈簧鋼）
油缸， 活塞 ：鉻不銹鋼
二、主要配件材料：
| 零 件 名 稱 | 材 料 |
| 閥 體 閥 蓋 | 碳 素 鋼 WCB |
| 油缸， 活塞 | 鉻不銹鋼 |
| 密封圈， O型川 | 聚四氟乙烯，丁晴橡膠 |
| 彈簧 | 50CrVA（彈簧鋼） |
三、技術參數：
| 壓力等級 | 常溫試驗壓力（Mpa) | |||
| 殼體 | 密封 | 低氣壓密封 | ||
| 公稱壓力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 適用溫度 | ≥75℃ | |||
| 適用介質 | 機械油 | |||
四、安裝尺寸：
|
DN
|
L | D | D1 | D2 | b | f |
z-d
|
H |
D0
|
| 15 | 130 | 95 | 65 | 45 | 16 | 2 |
4-*14
|
215
|
120
|
| 20 | 150 | 105 | 75 | 55 | 16 | 2 |
4-*14
|
255
|
120 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 |
4-*14
|
285 | 120 |
| 32 | 190 | 135 | 100 | 75 | 18 | 2 |
4-*18
|
300 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 |
4-*18
|
320 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 |
4-*18
|
380 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 |
4-*18
|
420 | 280 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 |
4-*18
|
450 | 320 |
| 100 | 350 | 135 | 190 | 160 | 24 | 3 |
8-*23
|
520 | 360 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 |
8-*25
|
558 | 400 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 |
8-*25
|
750 | 400 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 |
12-*25
|
950 | 450 |
五、安裝操作注意事項：
1,液動緊急切斷閥壓力標準為20k 4.0MPa，油缸的日常工作壓力，不得高于6.0MPa，但須高于2.0 MPa，保證油缸的正常工作。
2,為了使油泵的使用壽命加長，防止外界環境溫度升高，油路膨漲，損壞緊急切斷閥及手動油泵，沖擊壓力表，必須按時對設備進行巡檢。
3,工作時將油泵泄壓閥關閉；在遇到緊急情況須將緊急切斷閥關閉時，打開泄壓閥即可。
