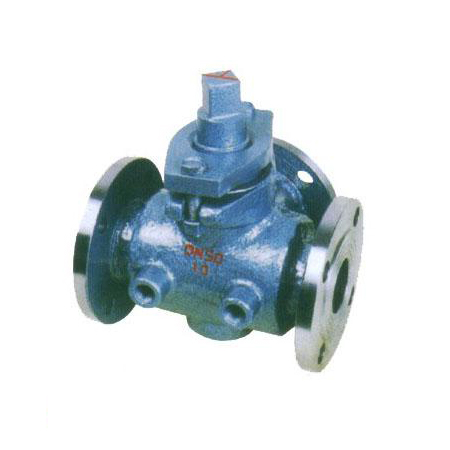

一、BX44W三通保溫旋塞閥概述：
保溫閥對工業生產中大量的閥門采取良好的保溫措施，不僅能獲得良好的節能效果，而且也可以提高閥門的安全可靠性，延長閥門使用壽命，旋塞閥用途：
由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
工作原理
用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為 旋塞閥
“考克”。旋塞閥的塞體多為圓錐體（也有圓柱體），與閥體的圓錐孔面配合組成密封副。旋塞閥是使用早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低（不高于1兆帕）和小口徑（小于100毫米）的場合。
二、BX44W-1.0C/P三通保溫旋塞閥主要性能規范
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
工作壓力 |
適用介質 |
工作溫度 |
|
|
殼體 |
密封 |
|||||
|
BX44W-1.0P |
1.0 |
1.5 |
1.1 |
1.0 |
硝酸類等 |
≤250 |
|
BX44W-1.0C |
1.0 |
1.5 |
1.1 |
1.0 |
非腐蝕、弱腐蝕 |
≤200 |
三、BX44W三通保溫旋塞閥主要尺寸：
|
口徑（DN） |
L |
D |
D1 |
D2 |
z-φd |
|
|
20 |
145 |
150 |
105 |
75 |
55 |
4?14 |
|
25 |
145 |
160 |
115 |
85 |
65 |
4?14 |
|
32 |
165 |
190 |
135 |
100 |
78 |
4?18 |
|
40 |
180 |
200 |
145 |
110 |
85 |
4?18 |
|
50 |
200 |
220 |
160 |
125 |
100 |
4?18 |
|
65 |
220 |
280 |
180 |
145 |
120 |
4?18 |
|
80 |
250 |
300 |
195 |
160 |
135 |
4?18 |
|
100 |
300 |
340 |
215 |
180 |
155 |
8?18 |
|
125 |
350 |
245 |
210 |
185 |
8?18 |
|
|
150 |
400 |
280 |
240 |
210 |
8?23 |
|
|
200 |
450 |
335 |
295 |
265 |
8?23 |
|
|
250 |
530 |
390 |
350 |
320 |
12?23 |
|
|
300 |
580 |
440 |
400 |
368 |
12?23 |
|
四、BX44W三通保溫旋塞閥主要材料：
|
零件名稱 |
閥體、塞子 |
填料 |
|
BX44W-1.0P |
不銹鋼 |
石墨盤根+304 |
|
BX44W-1.0C |
鑄鋼 |
