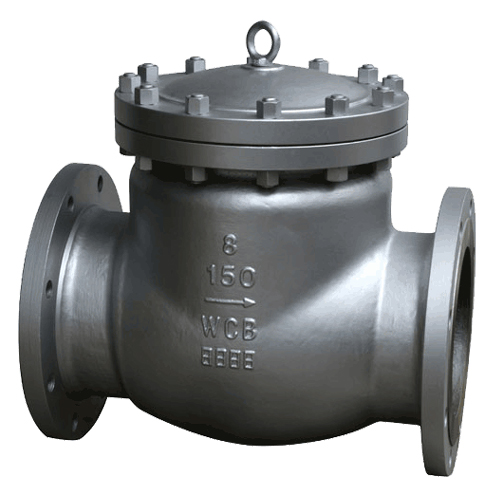

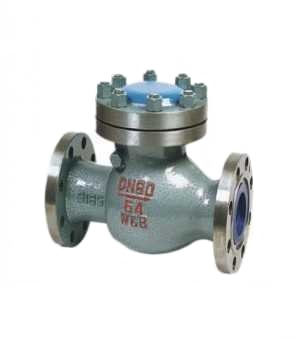

一、H44H美標止回閥概述：
H44H美標止回閥的功能是控制管道內介質單向流向的閥門，用來防止管路中的介質倒流。產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D要求。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于石油、化工、制藥、化肥、電力等管路上。
2.規格性能：
型號：H44H/W
產品名稱：美標碳鋼旋啟式止回閥
執行標準：API600
公稱通徑：2”~48”
連接方式：RF法蘭連接
產品形式：旋啟式止回閥
密封形式：硬密封
公稱壓力：150lb 300lb 600lb 900lb 1500lb
適用溫度范圍：-20~232℃~425℃
主要材質：WCB
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
法蘭類型：RF,FM,FF,WN
3.應用范圍：
美標碳鋼法蘭截止閥產品大量暢銷國內外，如歐洲，中東，非洲，美洲等地區和國家，石油管道運輸，消防系統，天然氣管道設備，化工設備等設備長期使用，產品廣泛用于食品機械，水處理，化工管道，石油天然氣等行業，對于不同的溫度，以及不同的介質可以選擇不同的密封材質以及殼體材質適用于氣體、油品、水、酸性、堿性等介質。
4.產品詳細說明：
1.產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D要求
2.閥門承壓件采用精密鑄造工藝澆鑄，表面質量美觀，無粘沙、冷隔等表面缺陷;內在質量穩定，無疏松、砂眼、裂紋等內在缺陷。

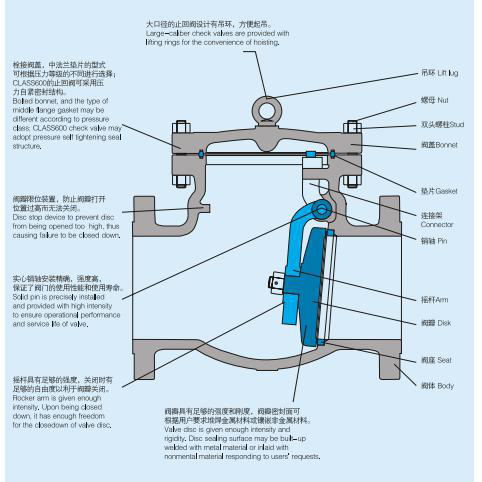

3.旋啟式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片或密封環密封外，整體沒有外漏點，杜絕了閥門外泄的可能。
4.旋啟式止因閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360℃范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。
5.旋啟式止回閥密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6,即使用在有細顆粒的介質中并不會因沖蝕而很快磨損。
產品的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。
②閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。
③搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
④閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb,中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。
二、H44H美標止回閥標準（防火、防靜電）：
|
類型 |
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力～溫度 |
試驗～檢驗 |
|
旋啟式止回閥 |
ANSIB16.34 |
ANSIB16.10 |
ANSIB16.5a |
ANSIB16.34 |
API598 |
三、H44H美標止回閥壓力試驗：
|
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
||
四、H44H美標止回閥主要零件材料及性能：
|
殼體 |
ASTM A216WCB |
ASTMA351 Cf8 |
|||||||||
|
閥瓣及支架 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
|
銷軸 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
|
閥瓣表面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
|
閥座表面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
|
殼體 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
|
閥瓣及支架 |
|||||||||||
|
銷軸 |
F304L |
F316L |
F316 |
||||||||
|
閥瓣表面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
|
閥座表面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
||
150Lb、10K主要連接尺寸
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
L |
mm |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
699 |
787 |
914 |
978 |
978 |
1275 |
|
H |
mm |
142 |
166 |
178 |
236 |
252 |
266 |
314 |
368 |
429 |
455 |
410 |
560 |
600 |
880 |
300Lb、20K主要連接尺寸
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
L |
mm |
267 |
292 |
318 |
356 |
400 |
444 |
533 |
622 |
711 |
838 |
864 |
978 |
1016 |
1346 |
|
H |
mm |
165 |
185 |
205 |
228 |
250 |
275 |
325 |
378 |
410 |
480 |
530 |
575 |
630 |
860 |
400Lb、主要連接尺寸
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
|
L |
mm |
292 |
330 |
356 |
406 |
457 |
495 |
597 |
673 |
762 |
889 |
902 |
1016 |
1054 |
|
H |
mm |
190 |
203 |
229 |
267 |
292 |
330 |
381 |
406 |
457 |
528 |
546 |
597 |
635 |
600Lb、主要連接尺寸
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
L |
mm |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
|
H |
mm |
203 |
229 |
235 |
286 |
292 |
330 |
381 |
457 |
584 |
835 |
684 |
752 |
975 |
1111 |
900Lb、主要連接尺寸
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
L |
mm |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
1130 |
|
H |
mm |
216 |
254 |
292 |
318 |
343 |
368 |
432 |
546 |
660 |
782 |
838 |
1500Lb、主要連接尺寸
|
尺寸 |
inch |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
|
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
L |
mm |
419 |
470 |
546 |
673 |
705 |
832 |
91 |
1130 |
1257 |
1384 |
|
H |
mm |
193 |
246 |
288 |
324 |
373 |
466 |
536 |
857 |
950 |
1020 |
訂貨須知：
一、①H44H美標止回閥產品名稱與型號②H44H美標止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H44H美標止回閥型號，請按H44H美標止回閥型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
