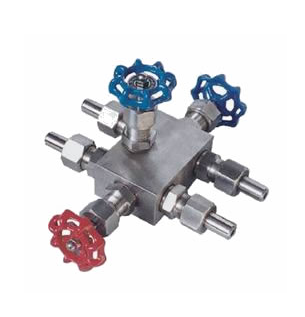

一、QFF3不銹鋼三閥組概述：
針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘閥,旋塞閥,球閥蝶閥,針型閥等等. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接。
適用介質：水、油品、蒸汽、石油氣等
公稱通徑：6~40mm
工作壓力：1.6～32.0MPa
適用溫度：-20℃～570℃
材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
二、設計與制造標準：
●設計與制造：GB/T12223-89
●焊接尺寸：JB/T 1751-75
●結構長度：GB12221
●檢驗與實驗：GB/T13927
三、主要零部件材料：
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
QFF3 160 DN3-50 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀、柔性石墨 |
碳鋼 |
優質碳鋼 |
|
|
QFF3 320P DN3-50 |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼 |
||
四、主要性能規范
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 (氣) |
|||||
|
QFF3 320 DN3-50 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||
五、主要外型及連接尺寸：
|
型號 |
公稱直徑 |
尺寸 |
重量(Kg) |
|||||
|
L1 |
D1 |
Do |
H |
H1 |
L2 |
|||
|
QFF3 320 DN3-50 |
|
200 |
14 |
65 |
234 |
260 |
54 |
3.8 |
六、選用原則
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。
6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。
7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。
8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。
9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的針型閥。
