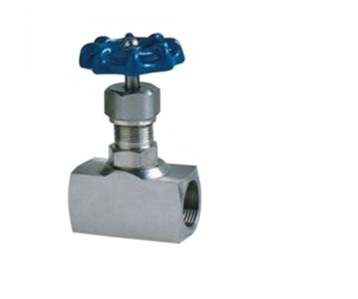

一、J11W內螺紋針型閥概述：
針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘閥,旋塞閥,球閥蝶閥,針型閥等等. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接。
適用介質：水、油品、蒸汽、石油氣等
公稱通徑：6~40mm
工作壓力：1.6～32.0MPa
適用溫度：-20℃～570℃
材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
采用鍛管連接和螺紋連接，適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。
二、主要零件材料：
|
零件名稱
|
閥桿、閥蓋
|
閥桿、閥瓣
|
填料
|
|
J13w-16p
|
鉻鎳不銹鋼
|
鉻鎳不銹鋼
|
聚四氧乙稀、柔性石墨
|
|
J13w-160、J13w-40
|
優質碳鋼
|
鉻不銹鋼
|
三、主要性能規范：
|
型號
|
公稱壓力(Mpa)
|
試驗壓力PS(MPs)
|
工作壓力(Mpa)
|
工作溫度(℃)
|
適用介質
|
||
|
殼體
|
密封（液）
|
密封（氣）
|
|||||
|
J13w-16
|
16
|
2.4
|
1.76
|
0.6
|
16
|
p≤200℃
|
液化石油氣水、油品等
|
|
J13w-40p
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
||
|
J13w-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
|
J13w-320p
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
||
四、主要外形及連接尺寸： (mm)
|
公稱直徑DN(mm)
|
管螺紋
|
尺寸
|
重量(Kg)
|
||||
|
Do
|
L
|
H
|
Hi
|
d
|
|||
|
6
|
1/4
|
60
|
55
|
92
|
102
|
4
|
0.63
|
|
10
|
3/8
|
60
|
60
|
90
|
100
|
5
|
0.65
|
|
15
|
1/2
|
65
|
65
|
97
|
107
|
6
|
0.8
|
|
20
|
3/4
|
80
|
80
|
109
|
121
|
8
|
1.07
|
|
25
|
1
|
100
|
90
|
122
|
132
|
10
|
1.8
|
|
32
|
11/4
|
140
|
128
|
180
|
191
|
15
|
5.0
|
|
40
|
11/2
|
160
|
148
|
200
|
215
|
18
|
7.2
|
