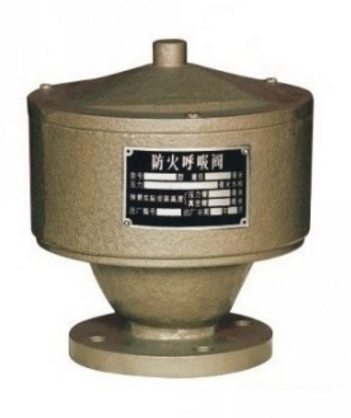

一、ZQF-1防火呼吸閥概述：
根據國家標準《石油化工企業設計防火規范》（GB50160-90）之規定，“甲、乙類液體的固定頂罐，應用阻火器和呼吸閥“?？梢姾粑y，阻火器是儲罐不可缺少的安全設施，它不僅能維持儲罐氣壓平衡，確保儲罐在超壓或真空時免遭破壞，且能減少罐內介質的揮發和損耗，呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品，常與阻火器配套使用。
二、特點：
我公司生產的呼吸閥，具有結構緊湊，通氣量大，泄漏量小，耐腐蝕，密封性能好等特點，阻火器位于呼吸閥吸入口處，徹底杜絕火源進入呼吸閥殼體內，具有體積小，重量輕，檢修，清洗，更換方便等優點。閥盤采用聚四氟乙烯材料，具有耐低溫，防凍等優點。閥內設靜電輸出裝置，使得該閥時刻與罐體保持等電位。
三、技術參數：
阻火層材質：304不銹鋼。
防爆級別：BS 5501；IIA、IIB、IIC。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：按（石油儲罐呼吸閥）SY7511-87、（石油儲罐阻火器阻火性能和試驗方法）GB5908-86等標準進行制造和驗收：或用戶指定標準。
四、操作壓力：
A型：+355Pa（+36mmH2O）、-295Pa（-30mmH2O）
B型：+980Pa（+100mmH2O）、-295 Pa（-30mmH2O）
C型：+1750Pa（+180 mmH2O）、-295 Pa（-30mmH2O）
D型：特殊壓力，用戶指定。
五、零件材質：
|
零部件
|
殼體
|
閥桿
|
閥盤
|
閥座
|
墊片
|
阻火芯件
|
|
材質
|
不銹鋼
鋁合金
碳鋼 |
304
316 316L PTFE |
304
316 316L PTFE |
304
316 316L PTFE |
304
316 316L PTFE |
304
316 316L PTFE |
六、外形尺寸：
|
DN
|
25
|
32
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
L
|
160
|
160
|
160
|
160
|
213
|
265
|
305
|
355
|
420
|
480
|
|
H
|
255
|
255
|
255
|
255
|
260
|
290
|
330
|
430
|
500
|
510
|
