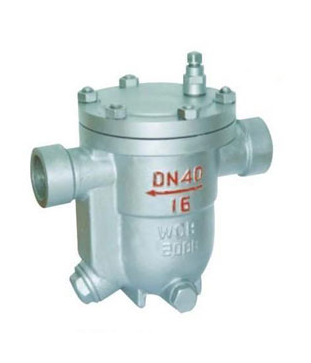

一、CS11H自由浮球式(立式)疏水閥概述：
CS11H自由浮球式(立式)疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。自由浮球式疏水閥有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。能連續排水、性穩定、排水量大、漏水量小。工作原理
本產品根據浮力的原理,使測體內的浮球隨水位變化作升降運動,以達到閥門啟閉,即排水阻汽的作用。
結構特點
1、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
2、能連續排水、性能穩定、排水量大、漏水量小。
3、能排連續飽和水，至使設備凝結水滯存量較少、升溫快，加熱溫度穩定。
二、零部件材料：
|
閥體材料 |
鑄鐵、碳鋼WCB、不銹鋼304 |
|
閥蓋材料 |
鑄鐵、碳鋼WCB、不銹鋼304 |
|
閥座球材料 |
不銹鋼304 |
|
過濾網 |
不銹鋼304 |
三、螺紋連接外形尺寸： GB、JB
|
尺寸 |
型號Type |
CS11H-16C |
|||||
|
口徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
|
