一、ZBSF不銹鋼電磁閥概述：
ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用的執行器.它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織,印刷,化工,塑料,橡膠,制藥,食品,建材,機械,電器,表面處理等生產和拉研部門以及浴室,食堂,空調等人們?nèi)粘Ｉ钤O(shè)施中.ZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制.ZBSF系列電磁閥主要用于腐蝕氣體,超凈氣等氣體介質控制。
二、性能參數：
|
工作介質 |
腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y：液體用ZBSF-2：氣體用ZBSF-2Y |
||||||
|
介質溫度(℃) |
ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃ |
||||||
|
公稱壓力(Mpa) |
1.6 |
||||||
|
工作壓力(Mpa) |
0 - 1.6 |
||||||
|
電源電壓 |
AC220V,其余規格可作特殊訂貨 |
||||||
|
額定流量系數(KV) |
按JB/T352-94規定 |
||||||
|
泄漏量(m1/min) |
按JB/T352-94.F規定 |
||||||
|
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
功耗(AV) |
40 |
50 |
|||||

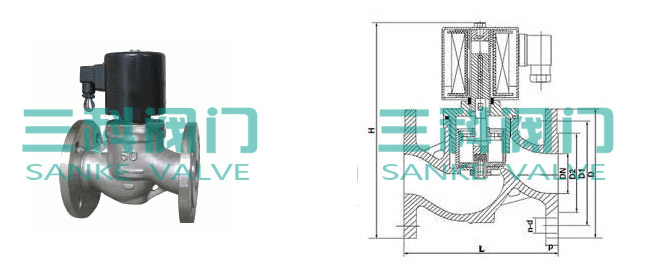

三、安裝尺寸：
|
公稱通徑DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
182 |
120 |
1 1/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
182 |
140 |
1 1/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
|
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
|
125 |
|
|
|
416 |
400 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
|
150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
四、結構與原理：
ZBSF不銹鋼電磁閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和支鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。
五、安裝須知：
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型電磁閥不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
六、使用保養：
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
