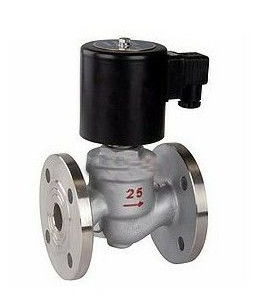

一、BZCH防爆電磁閥概述：
BZCH防爆電磁閥適用于以蒸汽為熱介質，進行溫度自動控制的執行機構?？蓪φ羝訜崞鳌⑸崞?、干燥器等蒸氣設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。ZCZP蒸汽電磁閥廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自制系統。
二、技術參數：
|
工作介質 |
蒸汽及其他無腐蝕性氣體 |
||||||||||
|
BZCH防爆電磁閥介質溫度℃ |
≤200 |
||||||||||
|
工作壓力 MPa |
1.6 |
||||||||||
|
工作壓差 MPa |
0.05～1.6 |
0.1～1.6 |
|||||||||
|
BZCH防爆電磁閥電源電壓 |
AC220V其余規格可作特殊訂貨 |
||||||||||
|
使用壽命 |
按JB/T7352-94規定 |
||||||||||
|
額定流量系數 KV |
|||||||||||
|
泄漏量 ml/min |
按JB/T7352-94?F規定 |
||||||||||
|
公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
BZCH防爆電磁閥功耗 |
50VA |
||||||||||
三、安裝尺寸：
|
公稱通徑DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
182 |
120 |
1 1/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
182 |
140 |
1 1/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
|
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
|
125 |
|
|
|
416 |
400 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
|
150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
四、安裝說明：
1．安裝前應仔細閱讀產品的使用說明書，查核產品是否完全符合使用要求，熟悉安裝要點，做好準備工作。
2．安裝時線圈向上，并保持垂直位置，上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
3．接管之前用0.3MPa的壓力對管道充分沖洗，把管道中的金屬粉末密封材料殘留，銹垢等完全清除；的工作介質應清潔無顆粒; 雜質，建議閥前安裝過濾器，蒸汽管路安裝疏水閥；進水電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
4．在發生故障時，為了及時隔離，并保證系統正常運行，好安裝旁路裝置。
5．不要將安裝于管道低凹處，以免蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6．普通型不可在易燃易爆危險場合使用。
7．在管道剛性不足情況下，建議把閥前后管子用支架固定，以防工作時引起振動
其他技術參數備注：
（1）電磁閥價格由口徑、材質、壓力及調節精度、調節范圍的不同而異，恕不公布價格！
（2）連接形式：法蘭、焊接等
（3）傳動方式：手動、氣動、電動、自力式
（4）口徑從DN6-DN600；壓力從1.0MPA-32MPA；溫度-40℃-450℃
（5）材質有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼；
