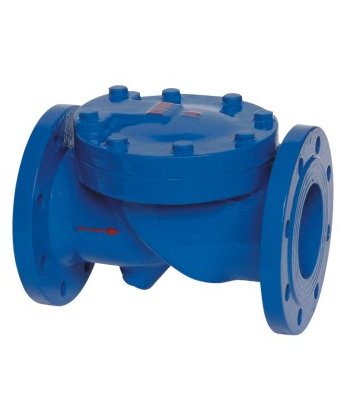

一、HC44X橡膠瓣止回閥概述：
橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。該閥采用全流面積式設計，具有水頭損失小，不易堆積雜務，維修簡便等特性。該閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中
公稱壓力：1.0～1.6MPa
公稱通經：50～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
|
型號
|
公稱壓力PN （Mpa）
|
密封試驗壓力M（pa）
|
|
HC44X-1.0
|
1.0
|
1.1
|
|
HC44X-1.6
|
1.6
|
1.76
|
二、主要技術參數：
|
公稱壓力(Mpa)
|
1.0
|
1.6
|
|
殼體試驗壓力(Mpa)
|
1.5
|
2.4
|
|
密封試驗壓力(Mpa)
|
1.1
|
1.76
|
|
適用溫度℃
|
<80
|
|
|
適用介質
|
清水、油品
|
|
三、主要零件材料：
|
閥體、閥蓋
|
灰鑄鐵、碳剛
|
|
閥瓣
|
橡膠組合件
|
|
彈簧
|
不銹剛
|
四、主要外形尺寸：
|
公稱通徑(DN)
|
L
|
H
|
|
40
|
165
|
180
|
|
50
|
200
|
190
|
|
65
|
215
|
210
|
|
80
|
240
|
230
|
|
100
|
290
|
250
|
|
125
|
330
|
280
|
|
150
|
355
|
315
|
|
200
|
500
|
370
|
|
250
|
620
|
430
|
|
300
|
700
|
475
|
|
350
|
785
|
550
|
|
400
|
915
|
600
|
