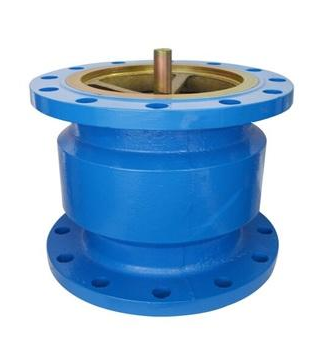

一、HC41X消聲止回閥概述：
節能消聲止回閥適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。
二、主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
三、主要零部件材料：
|
型號 |
閥體 |
密封圈 |
彈簧 |
|
H41X-10 |
鑄鐵或不銹鋼 |
丁腈橡膠（NBR） |
不銹鋼ICr18Ni9Ti |
|
H41X-16 |
鑄鋼或不銹鋼 |
丁腈橡膠（NBR） |
不銹鋼ICr18Ni9Ti |
四、主要外形連接尺寸單位：mm
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
112 |
120 |
130 |
150 |
165 |
190 |
210 |
255 |
310 |
320 |
380 |
405 |
430 |
450 |
510 |
消聲止回閥鐵殼銅芯主要技術參數：
|
型號 |
公稱壓力 |
試驗壓力PSMPa |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
H41X |
1.0 |
1.5 |
1.1 |
≤80 |
潔凈水 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
