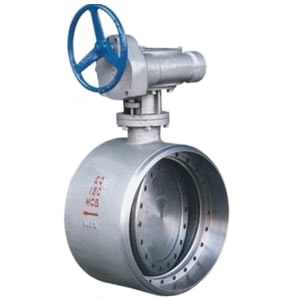

一、D363H硬密封焊接蝶閥概述：
該產品廣泛用于石油、化工、電力、冶金、食品、醫(yī)藥、輕紡、造紙等行業(yè)，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業(yè)管網上作調節(jié)流量和切斷介質用。
二、主要性能參數：
|
公稱通徑 |
DNmm |
100～1400 |
|||
|
公稱壓力 |
PNMPa |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 PsMPa |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
O．5～0.8 MPa |
||||
|
適用介質 |
水、油品、蒸汽、煤氣、酸、堿等 |
||||
|
適用溫度 |
-196℃～≤600℃ |
||||
三、主要零部件材料：
|
名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥板 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥桿 |
2Cr13不銹鋼、鉻鉬釩鋼 |
|
密封圈 |
不銹鋼、軟硬層疊式金屬片 |
|
閥座 |
不銹鋼、堆司太立等硬質合金 |
|
填料 |
柔性石墨 |
注：工作溫度在 -196 ℃時采用長頸結構， H1可以根據用戶需求決定，并在型號前加 “ D ” 。
D363H、D663H、D963H連接尺寸
|
通徑 |
主要尺寸 |
1．OMPa |
1.6MPa |
2.5MPa |
4.0MPa |
|||
|
mm |
inch |
L |
H |
H 7 |
D |
D |
D |
D |
|
100 |
4 |
190 |
115 |
255 |
112 |
112 |
114 |
116 |
|
125 |
5 |
200 |
130 |
295 |
138 |
138 |
140 |
142 |
|
150 |
6 |
210 |
145 |
310 |
162 |
164 |
166 |
168 |
|
200 |
8 |
230 |
175 |
380 |
212 |
214 |
216 |
219 |
|
250 |
10 |
250 |
210 |
400 |
263 |
265 |
267 |
271 |
|
300 |
12 |
270 |
235 |
460 |
314 |
316 |
318 |
322 |
|
350 |
14 |
290 |
270 |
510 |
364 |
367 |
370 |
374 |
|
400 |
16 |
310 |
300 |
545 |
415 |
418 |
421 |
426 |
|
450 |
18 |
330 |
330 |
620 |
466 |
469 |
472 |
477 |
|
500 |
20 |
350 |
370 |
650 |
516 |
519 |
522 |
528 |
|
600 |
24 |
390 |
430 |
680 |
617 |
620 |
525 |
632 |
|
700 |
28 |
430 |
470 |
780 |
719 |
722 |
728 |
835 |
|
800 |
32 |
470 |
530 |
860 |
820 |
823 |
830 |
841 |
|
900 |
36 |
510 |
580 |
900 |
92 |
924 |
931 |
945 |
|
1000 |
40 |
550 |
650 |
980 |
1022 |
1026 |
1034 |
1048 |
|
1200 |
48 |
630 |
765 |
1100 |
1222 |
1229 |
1240 |
1257 |
