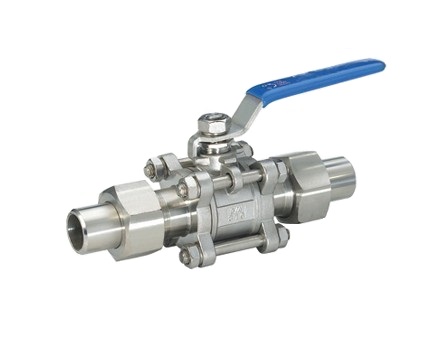

一、Q21F不銹鋼活接旋球閥概述：
Q21F不銹鋼活接球閥是為解決焊接時產生的高溫而損壞密封件的問題，而專門設計的旋球閥，當焊接時，拿下活接進行對焊。從而保護了旋球閥的四氟密封。三片式活接對焊旋球閥屬于手動類旋球閥。旋球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。旋球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，旋球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
二、產品特征
|
公稱壓力 |
1.6-6.4MPa |
|
適用穩定范圍 |
-20～232℃～350℃ |
|
適用介質 |
水、油、氣及某些腐蝕性液體（W。O。G） |
|
對焊標準(BW) |
GB12224.ANSIB16.25 |
三、主要零件材料
|
零件名稱 |
材質 |
|
閥體 |
不銹鋼CF8M |
|
密封圈 |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼CF8/CF8M |
|
球體 |
不銹鋼CF8 |
|
閥桿 |
不銹鋼SS316 |
|
螺母 |
不銹鋼CF8 |
|
墊圈 |
聚四氟乙烯PTFE |
|
手柄套 |
塑料 |
|
手柄 |
不銹鋼SS304 |
|
壓緊螺母 |
不銹鋼SS304 |
|
彈簧墊圈 |
不銹鋼SS304 |
|
鎖片 |
不銹鋼SS304 |
|
螺栓 |
不銹鋼SS304 |
|
套管 |
不銹鋼CF8 |
四、主要連接尺寸及重量
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
2-1/2" |
2" |
|
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
|
D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
|
L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
|
H |
48 |
48 |
54 |
57 |
72 |
79 |
81 |
97 |
|
E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 |
